新風光FD370系列起重專用變頻器在龍門吊系統的應用

發布時間：2025-11-27　作者：新風光

起重設備是一種以間歇作業方式對物料進行起升、下降、水平移動的搬運機械，起重設備的作業通常帶有重復循環的性質；是工業、交通、建筑企業中實現生產過程機械化、自動化，提高勞動生產率的重要工具和設備。

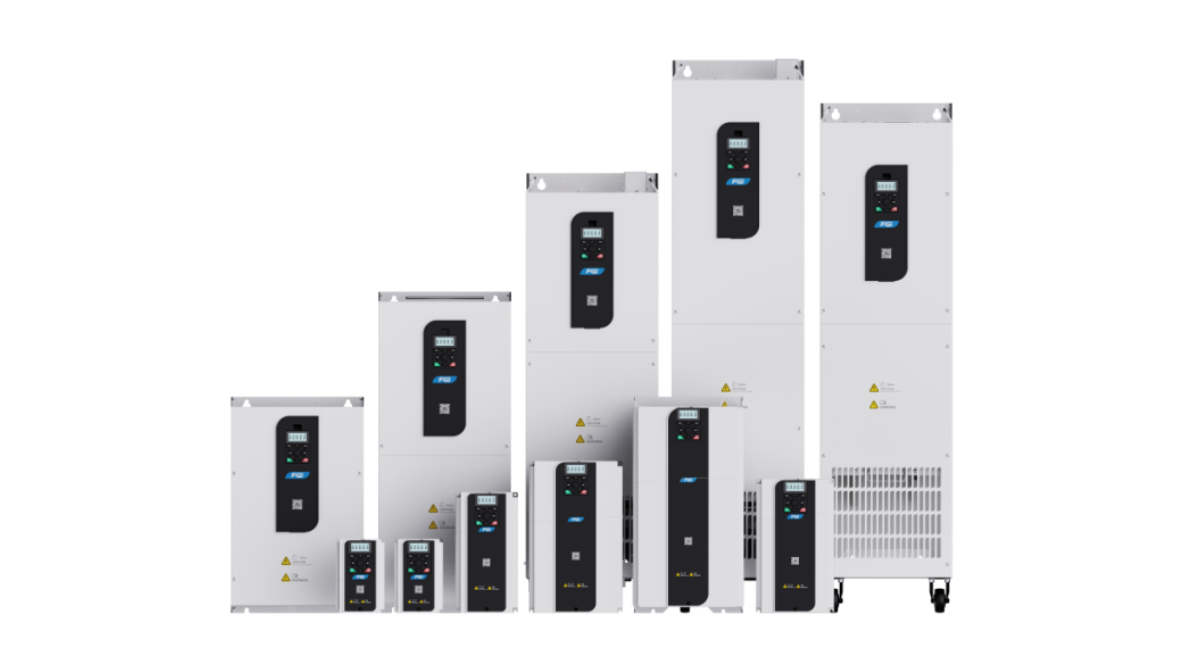

隨著科學技術和生產的發展，起重設備在不斷地完善和發展之中，先進的電氣、計算機技術在起重設備上得到廣泛應用。新風光以增進自動化程度，提高工作效率和使用性能為目標，推出的FD370系列起重專用變頻器，使得操作更簡化、省力和更安全可靠。

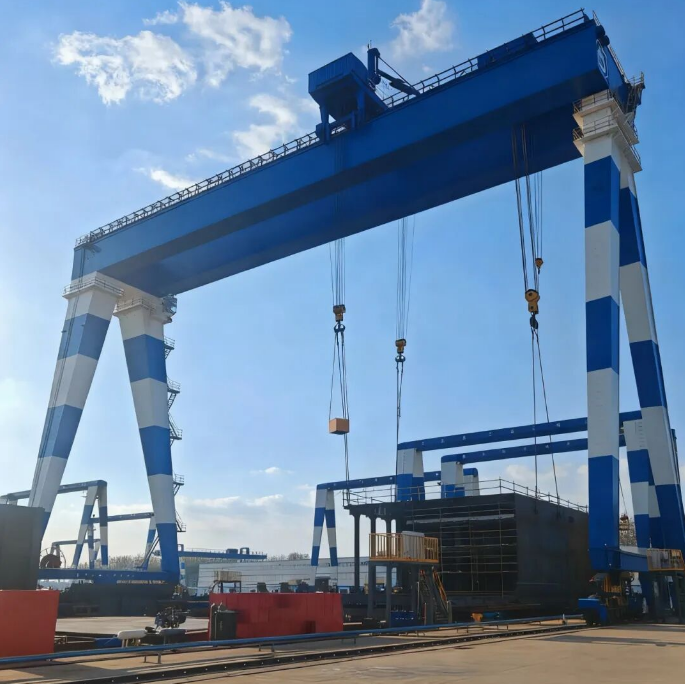

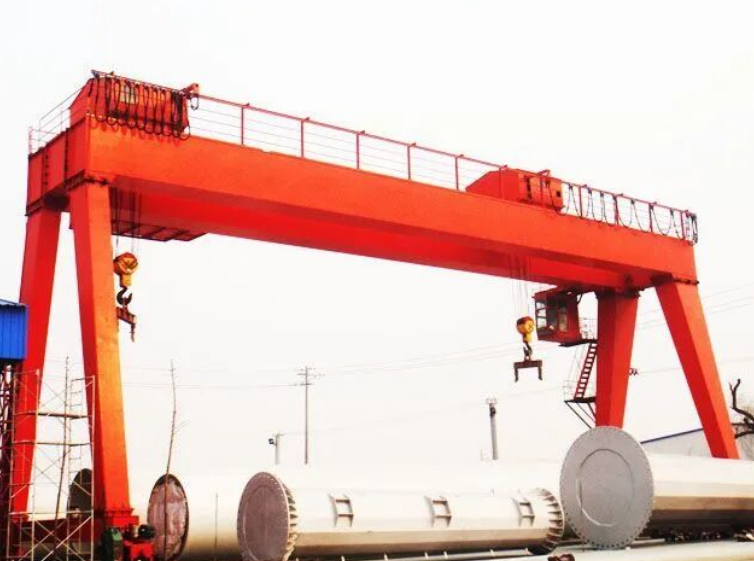

起重設備包括提升機、卷揚機和起重機械等，而門式起重機（以下簡稱龍門吊）由于其特性和復雜程度，可作為起重機械的典型代表。龍門吊主要由三大執行機構組成：

01提升機構

負責重物的垂直升降，是設備最核心、要求最高的部分。根據不同載重，可分主提升和副提升等。其重要性在于，在提升重物時，一旦發生"溜鉤"或失控下墜，后果不將堪設想。控制的核心就是需要時刻克服重力，實現平穩啟動、精準停止，絕對杜絕重物在空中下滑的"溜鉤"事故。

02大車行走機構

負責驅動整個龍門吊沿軌道縱向移動，通常由多臺電機并聯同步驅動?？刂频暮诵脑谟?，多電機同步驅動時，需要保證剛腿和柔腿雙邊行走輪的同步性，若發生單點故障或剛?cè)嵬仁Р剑赡軐?dǎo)致車體扭動、啃軌甚至傾覆。

03小車行走機構

負責驅動吊鉤裝置沿主梁橫向移動，從而實現重物的精確定位，通常也有多臺電機并聯驅動，以保證行走的同步性。

這類起重設備要求驅動系統必須具備高啟動力矩、平穩的加減速曲線、可靠的制動控制以及多電機協同能力，意味著變頻器不僅是動力源，更必須是安全鏈上的核心監護者。

應用趨勢

當前，起重行業對驅動產品的技術需求正向高性能化、集成化和智能化演進：

控制高性能化

為追求零速滿轉矩輸出和高動態響應精度，以滿足防溜鉤和精確定位需求，閉環矢量控制模式已成為高端應用標配。

系統集成化

從"一機一帶"向"一機多控"發展，單臺變頻器就能夠管理和切換多組電機參數，大大降低了系統復雜性和成本。

調試維護智能化

變頻器產品需支持參數自學習、故障預診斷及遠程監控功能，旨在提升調試效率并降低后期運維難度。

新風光安全解決方案

在安徽某龍門吊項目中，針對上述趨勢與挑戰，新風光公司FD370系列起重專用變頻器產品，通過硬件與軟件的協同設計，構建了從指令、驅動到執行的全方位安全防護體系。

01系統安全：PN卡實現與安全PLC的可靠聯動

新風光變頻器通過選配PROFINET（PN）通信卡，與上位安全控制系統構建了高可靠性的信息通道：

安全指令優先：通過PN卡，變頻器可接收來自PLC的緊急停機、安全限位等高級別安全指令，確保在任何情況下都能優先執行安全動作。
狀態實時監控：變頻器將內部狀態、故障信息實時上傳，使主控系統能對整個驅動鏈的健康狀況進行全局判斷，實現預測性維護。

02驅動安全：多重化措施確保萬無一失

在驅動層面，新風光變頻器內置了多重安全保護機制：

智能過載與過流保護：實時監測電機電流，對異常突變進行毫秒級響應，以保護驅動和電機。
欠壓、過壓保護：確保在電網波動時設備能平穩運行或安全停機，同時通過制動單元，滿足快速制動功能。
超速、失速保護：實時監控電機狀態，防止設備因控制異常而失控。

03核心控制安全：精準防溜溝技術和信號采集

這是保障提升機構安全的核心，新風光在此展現了深厚的技術功底：

可靠轉矩驗證：在松開機械抱閘前，變頻器會先建立足夠的向上轉矩，以抵消重物重力，確保電機"抓牢"重物后再打開抱閘。
巧妙時序配合：對抱閘打開和關閉的時序進行毫秒級精確控制，確保在指令發出后，電氣制動與機械制動無縫銜接，徹底杜絕溜鉤現象。

精準防溜鉤技術：通過先進的閉環矢量控制，結合精心優化的轉矩驗證、時序配合及抱閘控制邏輯，在起動、運行、停機等過程中實現了可靠的防溜鉤。
精確信號采集：新風光自研PG卡具備卓越的抗干擾和兼容性，能夠精準識別差分與單端編碼器信號，為防溜鉤等安全功能提供可靠的信號保障。

安徽某龍門吊項目實戰驗證

在安徽某龍門吊項目中，新風光解決方案成功落地，關鍵技術亮點顯著：

（1）提升機構采用帶 PG 矢量控制模式，零速狀態下持續輸出 180% 額定轉矩，保障重物穩定懸停；

（2）參數化設定抱閘開合時序，實現機械抱閘與電氣制動的無縫配合，徹底消除“溜鉤” 隱患；

（3）應用 S 曲線加減速模式，啟動與停止過程平滑過渡，有效保護機械結構；

（4）行走機械采樣多機并聯控制模式，大大提升了剛、柔腿及小車行走的同步性及穩定性。

新風光變頻器解決方案為客戶帶來了立竿見影的效益提升：

1、本質安全提升

提升機構運行平穩，徹底解決了"溜鉤"這一核心安全隱患，最大程度降低安全事故風險。

2、生產連續性保障

系統的穩定性和便捷的調試特性，減少了設備故障率和維護時間，保證了生產的連續性。

3、運維成本優化

“一機多控” 方案，為客戶節約了可觀的硬件采購成本，實現了更優的總體成本。

總結

新風光公司的變頻器解決方案在起重行業，通過其全方位安全保護機制、精準可靠的防溜鉤技術與高性能的閉環矢量控制技術，為客戶帶來了安全可靠、降本增效的核心價值。安徽某龍門吊項目的成功實踐，充分證明了新風光產品在面對復雜苛刻工業場景時的技術實力與可靠性，是起重設備升級改造的理想選擇。

未來，新風光將繼續致力于安全技術的創新與迭代，推動起重行業向更智能、更安全的方向持續發展。
